产品介绍:

      SD-CH型系列有机气体催化装置是本公司多年研究、实践、完善的成果。目前,第六代产品已被国内外用户广泛地使用,取得了显著的环境效益、经济效益和社会效益。该产品采用了IEC439国际标准生产。该产品以优良的性能、可靠的质量,获得了众多的殊荣,深受新老用户的一致好评。

催化燃烧是用催化剂使有害气体中的可燃组分在较低的温度下氧化分解的净化方法。对于HC和有机溶剂蒸汽氧化分解生成二氧化碳和水并释放出热量。

催化燃烧需将待净化处理的有害气体先混合均匀并预热到催化剂所需的起燃温度,使有害气体中的可燃组分开始氧化放热反应。

工艺流程:

      废气净化系统在正常工作情况下,废气在引风机的作用下经过管道进入蜂窝活性炭吸附箱Ⅰ和Ⅱ中,经蜂窝活性炭吸附层,有机废气中的有机物被蜂窝活性炭吸附在其内部,洁净气体通过排烟管道排出,当蜂窝活性炭吸附Ⅰ和Ⅱ到饱和度的60%时,关闭蜂窝活性炭吸附箱Ⅰ和Ⅱ吸附阀,启动催化燃烧装置对蜂窝活性炭吸附箱Ⅰ和Ⅱ进行脱附,这时混流器装置中的加热棒加热装置内的空气,送风风机通过管道将热风送到蜂窝活性炭吸附箱Ⅰ和Ⅱ中,对吸附箱中Ⅰ和Ⅱ的蜂窝活性炭进行脱附,如果热风过热,这时需要打开冷风风机进行补冷风;蜂窝活性炭脱附后,废气浓度大,能够达到燃烧密度,在通过回风管道进入到催化燃烧室内催化燃烧,反应生成二氧化碳和水,反应式如下:

CnHm(nm/4)O2  Pd·Pt/250~300 nCO2+ m/2H2O+热量

反应放出的热量通过换热器被再次利用加热空气,这些热空气再次送到蜂窝活性炭中脱附。如此循环,根据处理的废气浓度来确定催化燃烧装置的启动周期,以及每次启动的时间。

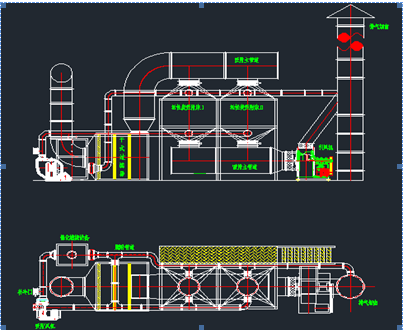

工艺流程图:
